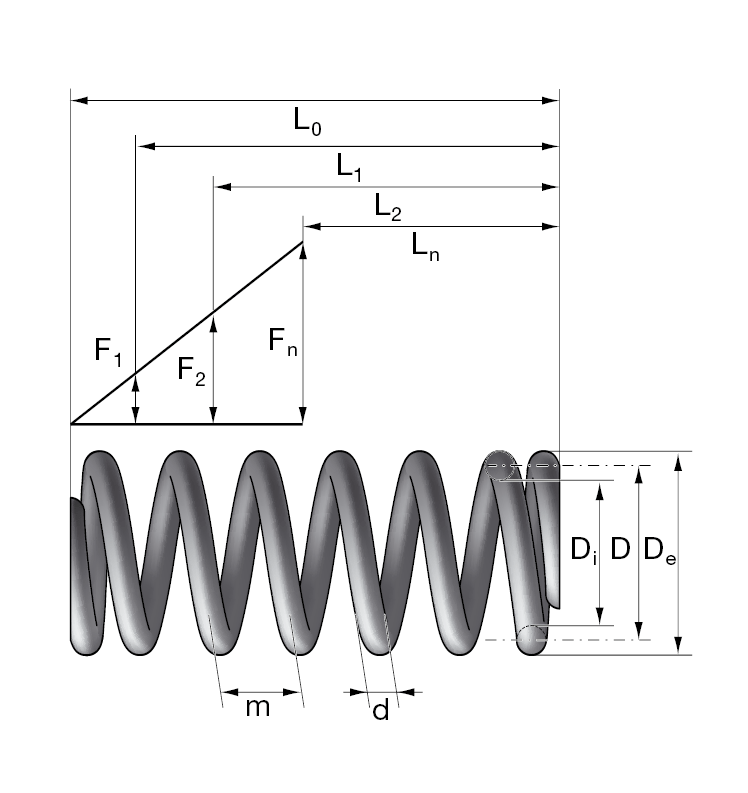

Navedene tlačne opruge su cilindrične zavojne opruge izrađene od okrugle žice konstantnog promjera. Razmak zavoja (korak) konstantan je duž osi opruge, a lijevi i desni krajnji zavoj su nalegli. Opruge imaju linearnu karakteristiku; glavni smjer opterećenja je os opruge.
Veća učinkovitost uz manju masu i smanjeni ugradbeni prostor može se postići visokočvrstim, a time i fleksibilnim čelicima. No upravo je jako opterećena površina osjetljiva i podložna koroziji.
Uz odgovarajući premaz od cinkovih lamela opruge imaju vrlo učinkovitu barijeru protiv korozije.
Izvanredna otpornost na naprezanje: Vlačna čvrstoća i granica zamora materijala FK2000 znatno nadmašuju vrijednosti čelika 1.8159 (CrV).
Minimalna relaksacija: Sila opruge ostaje stabilna čak i pri trajnom opterećenju na visokoj temperaturi, čime se izbjegava potreba za prilagodbom postavki stroja.
Konstrukcija koja štedi prostor: Ista krutost opruge (R) postiže se s manjim promjerom i duljinom opruge nego kod standardnih tipova.
Zaštita od korozije s kodiranjem bojom: Epoksidni premaz nije samo estetski element, već pruža zaštitu od kemijskih utjecaja i jasno označava razred opterećenja.
Područja primene
Seriju FK2000 optimizirali smo za najkritičnija industrijska okruženja:
Visokobrzinski precizni alati za prešanje: Gdje broj hodova u minuti i kontinuirani rad uzrokuju visoko stvaranje topline.
Nuklearna i vojna industrija: Mehanizmi za okidanje i sigurnosni mehanizmi kod kojih opruga desetljećima mora ostati u napetom stanju bez relaksacije, a zatim u djeliću sekunde otpustiti maksimalnu energiju.
Naftna i plinska industrija: Podmorski ventili i bušaća oprema, gdje su kompaktna veličina i izniman kapacitet nosivosti osnovni preduvjet.
Visokotehnološka strojogradnja: Robotske ruke i dinamički aktuatori, gdje svaki gram uštede mase povećava učinkovitost sustava.
Do's and Dont's
Parametar
Vrijednost / Specifikacija
Osnovni materijal
FK2000 visokočvrsti legirani čelik
Presjek
Profilna žica (pravokutna ili trapezna) za optimalno iskorištenje prostora
Površinska obrada
Višestupanjsko sačmarenje + premaz otporan na koroziju
Radna temperatura
Trajno primjenjivo do +200°C uz posebnu obradu
Vijek trajanja
Kod dinamičkog opterećenja > 3.000.000 ciklusa (uz odgovarajuće dimenzioniranje)
Norme
Nadmašuje zahtjeve norme ISO 10243
Montaža
Opružni čelik FK2000 je strogo kontrolirani mikrolegirani materijal s kontroliranom strukturom zrna. Zahvaljujući iznimno visokoj granici elastičnosti (Re), opruga ostaje u elastičnom području čak i pri maksimalnom naprezanju koje se javlja na kraju hoda.
Opruge izrađuju se od žice pravokutnog ili posebnog profila, što optimizira prostor između zavoja i time osigurava veći kapacitet pohrane energije pri istoj ugradbenoj visini nego kod žica okruglog presjeka. Površina obrađena sačmarenjem i poseban ciklus toplinske obrade jamče minimalizaciju točaka koncentracije naprezanja.
