Alatne opruge HL crvene - visoko opterećenje

Alatna opruga HL crvena
Alatna opruga HL crvena

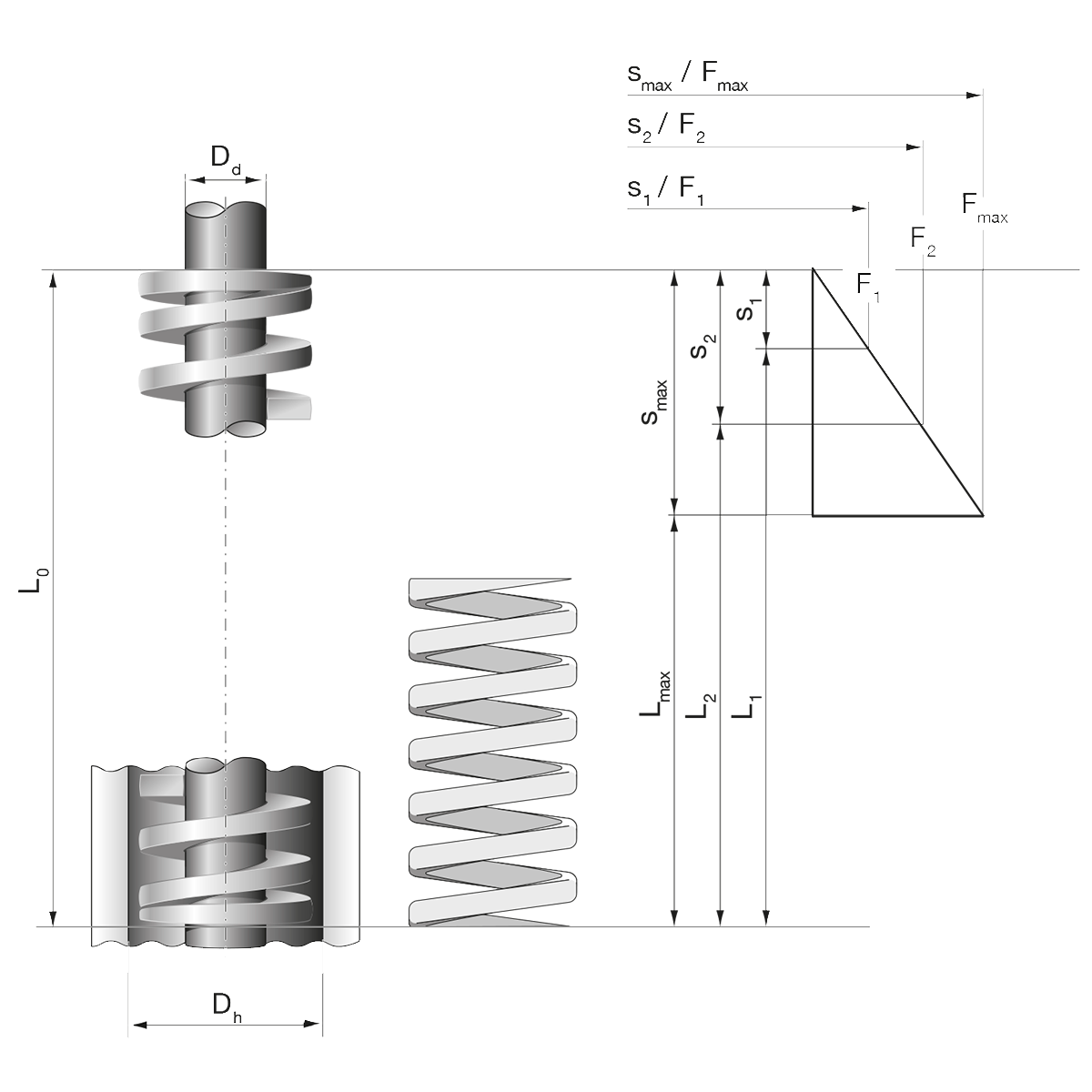

Dimenzije alatnih opruga
Dimenzije alatnih opruga
Alatna opruga HL crvena
Dimenzije alatnih opruga

Opis

Razvijene posebno za primjenu u izradi alata, alatne opruge nadopunjuju naš asortiman tanjurastih opruga, osobito u pogledu sile. Poznate su pod različitim nazivima, kao što su alatne opruge, opruge za štancanje ili sustavne opruge.

Alatne opruge dostupne su u različitim izvedbama, koje se u osnovi razlikuju prema ugradbenom prostoru i razredima opterećenja. Građevne veličine pokazuju konstantne vrijednosti u pogledu ugradbenog prostora i sila opruge.

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Stojimo Vam na raspolaganju!

Tabea Magenreuter

Tabea Magenreuter

Asistentica prodaje | Pneumatika | Opruge i strojni dijelovi

+385 1 6460 335 +385 99 2008 721 tabea.magenreuter@hennlich.hr
Filter
Filter proizvoda
tiuljak trna
elastiƒnost opruge F1
nezategnuta duljina
smjer opruge s max
smjer opruge s2
opruºna stopa
trn T
max. elastiƒnost opruge
smjer opruge s1
elastiƒnost opruge F2
Broj artikla tiuljak trna (mm) tip/boja elastiƒnost opruge F1 (N) nezategnuta duljina (mm) smjer opruge s max (mm) smjer opruge s2 (mm) opruºna stopa (N/mm) trn T (mm) max. elastiƒnost opruge (N) smjer opruge s1 (mm) elastiƒnost opruge F2 (N)
HL 10X25 Alatna opruga crvena
Dh=10 Dd=5 Lo=25
 		10 crvena boja 117,1 25 7,5 6,5 22,1 5 165,8 5,3 143,7
Više informacija nakon prijave
HL 10X305 Alatna opruga crvena
Dh=10 Dd=5 Lo=305
 		10 crvena boja 134 305 91,5 79,3 2,1 5 192,2 64 166,5
Više informacija nakon prijave
HL 10X32 Alatna opruga crvena
Dh=10 Dd=5 Lo=32
 		10 crvena boja 117,3 32 9,6 8,3 17,5 5 168 6,7 145,3
Više informacija nakon prijave
HL 10X38 Alatna opruga crvena
Dh=10 Dd=5 Lo=38
 		10 crvena boja 136,8 38 11,4 9,9 17,1 5 194,9 8 169,3
Više informacija nakon prijave
HL 10X44 Alatna opruga crvena
Dh=10 Dd=5 Lo=44
 		10 crvena boja 138 44 13,2 11,5 15 5 198 9,2 172,5
Više informacija nakon prijave
HL 10X51 Alatna opruga crvena
Dh=10 Dd=5 Lo=51
 		10 crvena boja 137 51 15,3 13,3 12,8 5 195,8 10,7 170,2
Više informacija nakon prijave
HL 10X64 Alatna opruga crvena
Dh=10 Dd=5 Lo=64
 		10 crvena boja 143,4 64 19,2 16,6 10,7 5 205,4 13,4 177,6
Više informacija nakon prijave
HL 10X76 Alatna opruga crvena
Dh=10 Dd=5 Lo=76
 		10 crvena boja 120 76 22,8 19,8 7,5 5 171 16 148,5
Više informacija nakon prijave
HL 13X25 Alatna opruga crvena
Dh=12,5 Dd=6,3 Lo=25
 		12,5 crvena boja 223,1 25 7,5 6,5 42,1 6,3 315,8 5,3 273,7
Više informacija nakon prijave
HL 13X305 Alatna opruga crvena
Dh=12,5 Dd=6,3 Lo=305
 		12,5 crvena boja 179,2 305 91,5 79,3 2,8 6,3 256,2 64 222
Više informacija nakon prijave
HL 13X32 Alatna opruga crvena
Dh=12,5 Dd=6,3 Lo=32
 		12,5 crvena boja 222,4 32 9,6 8,3 33,2 6,3 318,7 6,7 275,6
Više informacija nakon prijave
HL 13X38 Alatna opruga crvena
Dh=12,5 Dd=6,3 Lo=38
 		12,5 crvena boja 234,4 38 11,4 9,9 29,3 6,3 334 8 290,1
Više informacija nakon prijave

Dokumenti

Technische Beschreibung Stempelfedern.pdf 98 KB
Maßblätter Stempelfedern Gesamt.pdf 136 KB

Prednosti

  • Visoka nosivost uz mali ugradbeni prostor
  • Stalne dimenzije, jednostavna zamjena između različitih razreda opterećenja
  • Pouzdan rad tijekom intenzivne industrijske uporabe
  • Sustav označavanja bojama za jednostavnu identifikaciju

Područja primene

Zahvaljujući robusnoj konstrukciji i velikoj sili crvene alatne opruge, ona je nezamjenjiva u onim područjima industrije koja rade s visokotonažnim prešama i velikim silama oblikovanja:

  • Progresivni alati za prešanje: u aktivnim i skidačkim elementima alata za izrezivanje, savijanje, duboko vučenje i oblikovanje lima.
  • Teška strojogradnja: u sustavima za prigušenje vibracija i apsorpciju udara, kao visokootporna teška industrijska tlačna opruga, gdje je potreban velik otpor uz mali pomak.
  • Injekcijsko prešanje plastike: za sigurno povlačenje teških, velikih izbacivačkih ploča i polovica kalupa.
  • Automatizirane linije za prešanje: u prešama s velikim brojem hodova u kontinuiranom radu i steznim napravama kod dobavljača za automobilsku industriju.

Do's and Dont's

Tehnički parametri crvenih alatnih opruga jake nosivosti u potpunosti slijede zahtjeve norme ISO 10243, čime se osigurava međunarodna zamjenjivost:

  • Broj norme: ISO 10243 (alatne opruge pravokutnog presjeka).
  • Oznaka linije proizvoda: ST HL Rot / skupina HL.
  • Razred opterećenja: Jaka nosivost.
  • Identifikacija i obrada površine: trajna, elektrostatski nanesena standardna crvena boja opruge prema ISO 10243, sa zaštitnim KTL (katoforetskim) premazom. Taj sloj iznimno je elastičan i pruža izvrsnu zaštitu od korozije te otpornost na kemikalije u odnosu na agresivna industrijska maziva.
  • Osnovni materijal: visokočisti silicij-kromov (SiCr) legirani opružni čelik.
  • Ugradbene dimenzije: standardizirani vanjski promjer kućišta (DH) i unutarnji promjer trna (Dd).

Montaža

Izuzetna nosivost crvene alatne opruge posljedica je geometrije žice pravokutnog presjeka. Za razliku od uobičajenih tlačnih opruga okruglog presjeka, ovaj spljošteni profil žice maksimalno ispunjava ugradbeni prostor, pa ova teška industrijska tlačna opruga može pri istom promjeru ostvariti znatno veću silu opruge, dok istovremeno odolijeva asimetričnim i torzijskim opterećenjima.

Tijekom mehaničkog opterećenja opruga razvija progresivno rastući otpor razmjeran linearnom stlačivanju (hod opruge). Kako bi se izbjeglo preopterećenje strukture materijala i prijevremeni lom, prilikom konstruiranja potrebno je strogo pridržavati se sljedećih standardnih graničnih vrijednosti:

  • Preporučeni radni hod opruge (s1): najviše 20% slobodne duljine (L0). Ovo sigurno područje jamči maksimalni vijek trajanja (i do nekoliko milijuna ciklusa) u alatima.
  • Maksimalno dopušteni hod opruge (s2): najviše 30% slobodne duljine (L0). To je krajnja mehanička granica iznad koje navoji opruge dolaze u stanje blisko potpunom sabijanju, eksponencijalno povećavajući unutarnje naprezanje i rizik od naglog loma.
