Tlačne opruge od visokokvalitetnog opružnog čelika, obložene (1.7102)

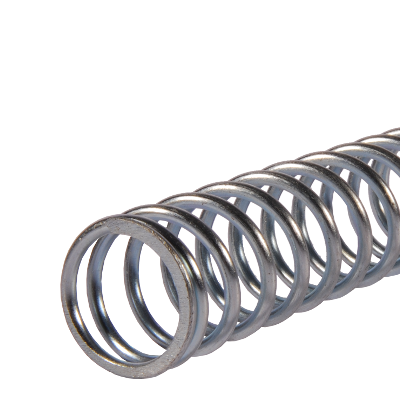

Tlačna opruga
Dimenzije tlačnih opruga

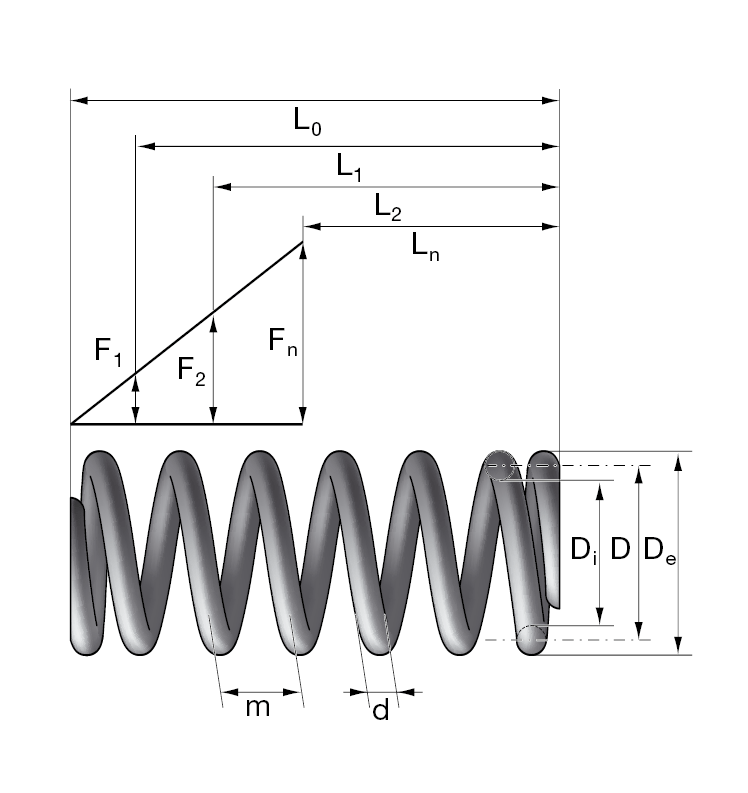

Podaci o sili i duljini tlačnih opruga

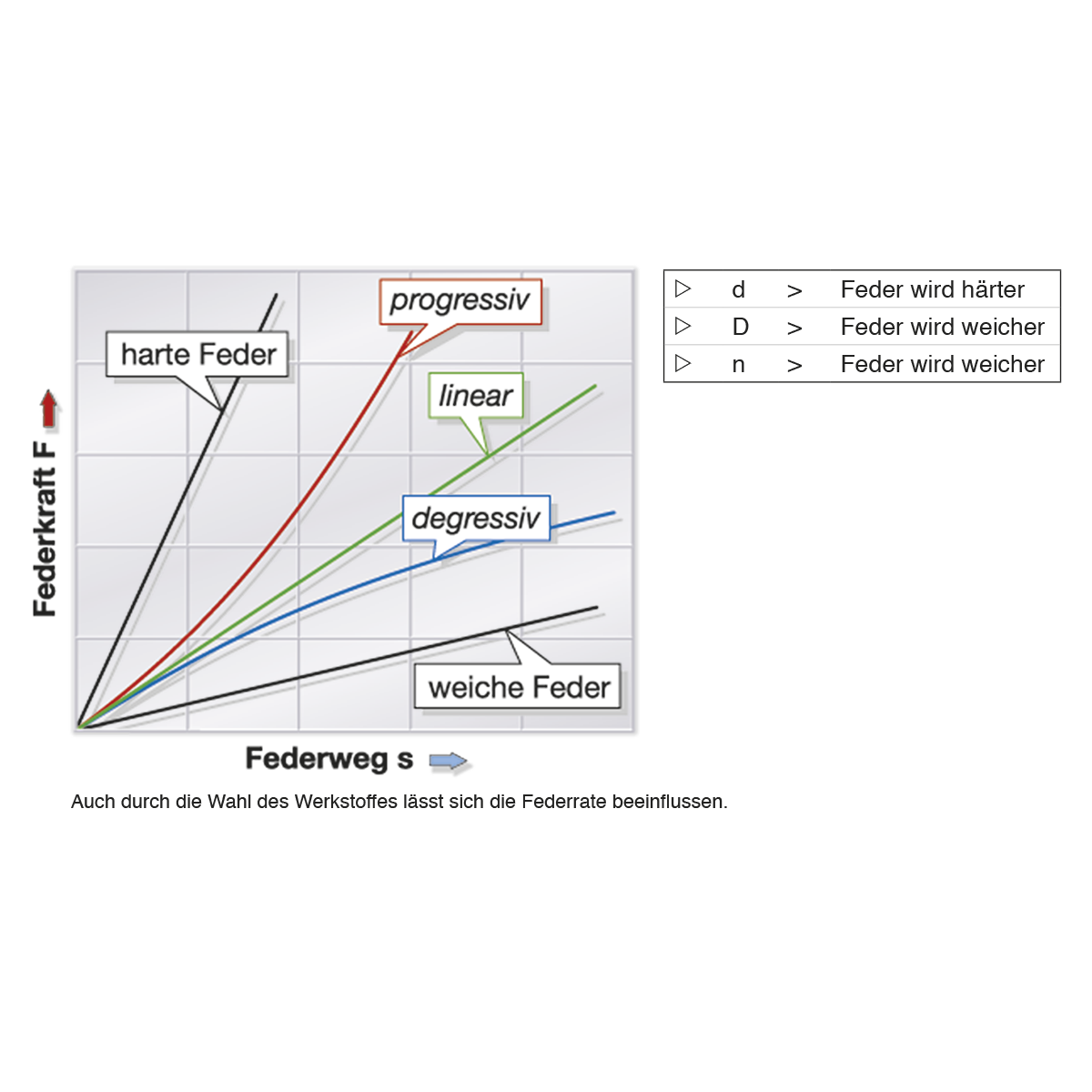

Tlačne opruge – linearna karakteristika
Opis
Navedene tlačne opruge cilindrične su zavojne opruge izrađene od okrugle žice konstantnog promjera. Razmak između zavoja (korak) konstantan je duž osi opruge, a krajnji lijevi i desni zavoj naležu. Opruge imaju linearnu karakteristiku, pri čemu je glavni smjer opterećenja u smjeru osi opruge.
Veća nosivost uz manju masu i smanjeni ugradbeni prostor može se postići primjenom opružnih čelika visoke čvrstoće, koji zbog svojih svojstava omogućuju veću elastičnost. Međutim, upravo je površina izložena najvećim opterećenjima ujedno osjetljiva i podložna koroziji.
Primjenom odgovarajućeg premaza od cinkovih lamela opruge dobivaju vrlo učinkovitu zaštitnu barijeru protiv korozije.
Više informacija nakon prijave
Imate li pitanja? Stojimo Vam na raspolaganju!
Tabea Magenreuter
Asistentica prodaje | Pneumatika | Opruge i strojni dijelovi
Filter
Filter proizvoda
Duljina neopterećene opruge
Broj aktivnih zavoja opruge
Konstanta opruge
Maksimalno dopušteni hod opruge
max. sila opruge
najmanja dopuštena duljina opruge
otpornost na izvijanje/savijanje
Promjer čahure trna
Korak/nagib
Vanjski promjer
Srednji promjer
Unutarnji promjer
Promjer vodećeg trna
Debljina žice
| Broj artikla | Duljina neopterećene opruge (mm) | Broj aktivnih zavoja opruge | Konstanta opruge (N/mm) | Maksimalno dopušteni hod opruge (mm) | max. sila opruge (N) | najmanja dopuštena duljina opruge (mm) | Krajevi brušeni | otpornost na izvijanje/savijanje | Promjer čahure trna (mm) | Korak/nagib (mm) | Vanjski promjer (mm) | Srednji promjer (mm) | Materijal | Unutarnji promjer (mm) | Promjer vodećeg trna (mm) | Debljina žice (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
83/1/1
Tlačna opruga čelik 1.1200 d=7 D=31,7 Lo=67 n=4,3 |
68 | 4,4 | 164,88 | 18,9 | 3120,1 | 49,1 | da | da | 40 | 193,98 | 38,7 | 31,7 | Federstahl vergütet 1.7102 (HR) | 24,7 | 24,1 | 7 |
Više informacija nakon prijave
|
|
83/1/2
Tlačna opruga čelik 1.1200 d=7 D=31,7 Lo=82 n=5,5 |
83 | 5,6 | 129,55 | 24,7 | 3202,7 | 58,3 | da | da | 40 | 230,36 | 38,7 | 31,7 | Federstahl vergütet 1.7102 (HR) | 24,7 | 24,1 | 7 |
Više informacija nakon prijave
|
|
83/1/3
Tlačna opruga čelik 1.1200 d=7 D=31,7 Lo=101 n=7 |
101 | 7 | 103,64 | 32 | 3315 | 69 | da | da | 40 | 272,83 | 38,7 | 31,7 | Federstahl vergütet 1.7102 (HR) | 24,7 | 24,1 | 7 |
Više informacija nakon prijave
|
|
83/1/4
Tlačna opruga čelik 1.1200 d=7 D=31,7 Lo=126 n=9 |
126 | 9 | 80,61 | 41,6 | 3357,3 | 84,4 | da | da | 40 | 333,47 | 38,7 | 31,7 | Federstahl vergütet 1.7102 (HR) | 24,7 | 24,1 | 7 |
Više informacija nakon prijave
|
|
83/1/5
Tlačna opruga čelik 1.1200 d=7 D=31,7 Lo=156 n=11,5 |
156 | 11,5 | 63,08 | 52,5 | 3310,6 | 103,5 | da | da | 40 | 409,23 | 38,7 | 31,7 | Federstahl vergütet 1.7102 (HR) | 24,7 | 24,1 | 7 |
Više informacija nakon prijave
|
|
83/1/6
Tlačna opruga čelik 1.1200 d=7 D=31,7 Lo=198 n=15 |
198 | 15 | 48,36 | 67,6 | 3271,4 | 130,4 | da | ne | 40 | 515,28 | 38,7 | 31,7 | Federstahl vergütet 1.7102 (HR) | 24,7 | 24,1 | 7 |
Više informacija nakon prijave
|
|
85/11/1
Tlačna opruga čelik 1.1200 d=9 D=39,7 Lo=71 n=3,3 |
71 | 3,4 | 296,84 | 17,7 | 5263,4 | 53,3 | da | da | 50 | 338,92 | 48,7 | 39,7 | Federstahl vergütet 1.7102 (HR) | 30,7 | 30 | 9 |
Više informacija nakon prijave
|
|
85/11/2
Tlačna opruga čelik 1.1200 d=9 D=39,7 Lo=87 n=4,3 |
87 | 4,4 | 229,38 | 23,9 | 5474,5 | 63,1 | da | da | 50 | 401,7 | 48,7 | 39,7 | Federstahl vergütet 1.7102 (HR) | 30,7 | 30 | 9 |
Više informacija nakon prijave
|
|
85/11/3
Tlačna opruga čelik 1.1200 d=9 D=39,7 Lo=105 n=5,5 |
105 | 5,6 | 180,22 | 30 | 5412,1 | 75 | da | da | 50 | 476,97 | 48,7 | 39,7 | Federstahl vergütet 1.7102 (HR) | 30,7 | 30 | 9 |
Više informacija nakon prijave
|
|
85/11/4
Tlačna opruga čelik 1.1200 d=9 D=39,7 Lo=128 n=7 |
128 | 7 | 144,18 | 39,2 | 5654,6 | 88,8 | da | da | 50 | 564,92 | 48,7 | 39,7 | Federstahl vergütet 1.7102 (HR) | 30,7 | 30 | 9 |
Više informacija nakon prijave
|
|
85/11/5
Tlačna opruga čelik 1.1200 d=9 D=39,7 Lo=158 n=9 |
158 | 9 | 112,14 | 49,5 | 5549,8 | 108,5 | da | da | 50 | 690,38 | 48,7 | 39,7 | Federstahl vergütet 1.7102 (HR) | 30,7 | 30 | 9 |
Više informacija nakon prijave
|
|
85/11/6
Tlačna opruga čelik 1.1200 d=9 D=39,7 Lo=197 n=11,5 |
197 | 11,5 | 87,76 | 63,8 | 5601,7 | 133,2 | da | da | 50 | 847,3 | 48,7 | 39,7 | Federstahl vergütet 1.7102 (HR) | 30,7 | 30 | 9 |
