Tlačne opruge / metarske tlačne opruge od nehrđajućeg čelika 1.4310

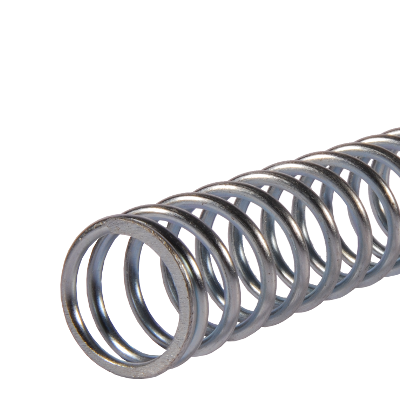

Tlačna opruga
Dimenzije tlačnih opruga

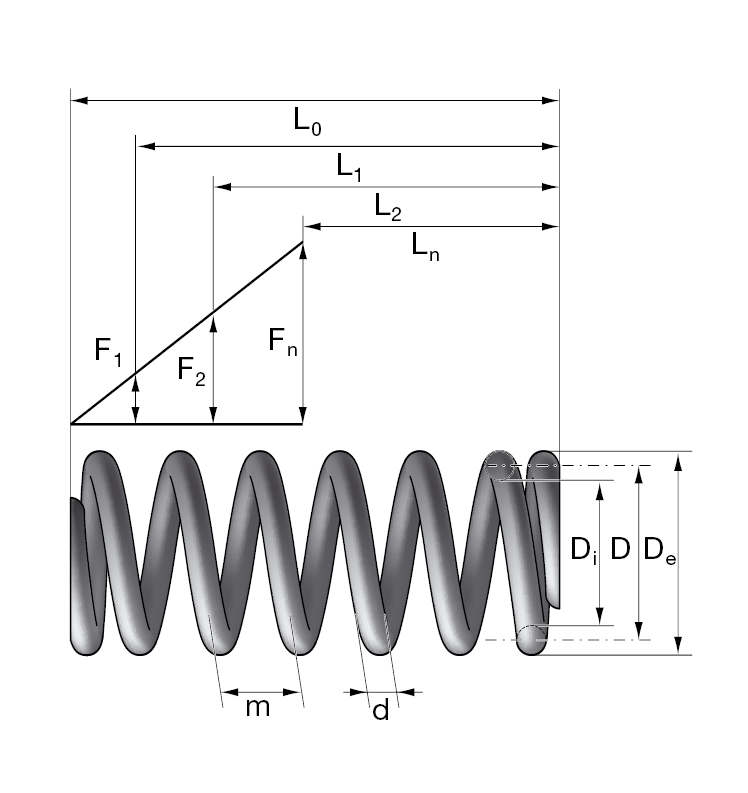

Podaci o sili i duljini tlačnih opruga
Tlačne opruge – linearna karakteristika
Opis
Navedene tlačne opruge cilindrične su zavojne opruge izrađene od okrugle žice konstantnog promjera. Razmak između zavoja (korak) konstantan je duž osi opruge, a lijevi i desni krajnji zavoji naležu. Opruge imaju linearnu karakteristiku, pri čemu je glavni smjer opterećenja u smjeru osi opruge. Naše standardne tlačne opruge sa skladišta izrađuju se prema zahtjevima kvalitete za hladno oblikovane tlačne opruge sukladno normi DIN 2095, stupanj 1.
Metarske tlačne opruge prikladne su za kratkoročna privremena rješenja ili kao zaštita od izvijanja (savijanja) crijeva ili kabela.
Više informacija nakon prijave
Imate li pitanja? Stojimo Vam na raspolaganju!
Tabea Magenreuter
Asistentica prodaje | Pneumatika | Opruge i strojni dijelovi
Filter
Filter proizvoda
Maksimalno dopušteni hod opruge
max. sila opruge
Konstanta opruge
Broj aktivnih zavoja opruge
Vanjski promjer
Promjer vodećeg trna
Korak/nagib
Krajevi brušeni
Promjer čahure trna
najmanja dopuštena duljina opruge
Srednji promjer
otpornost na izvijanje/savijanje
Unutarnji promjer
Duljina neopterećene opruge
Debljina žice
| Broj artikla | Maksimalno dopušteni hod opruge (mm) | max. sila opruge (N) | Konstanta opruge (N/mm) | Broj aktivnih zavoja opruge | Vanjski promjer (mm) | Promjer vodećeg trna (mm) | Materijal | Korak/nagib (mm) | Krajevi brušeni | Promjer čahure trna (mm) | najmanja dopuštena duljina opruge (mm) | Srednji promjer (mm) | otpornost na izvijanje/savijanje | Unutarnji promjer (mm) | Duljina neopterećene opruge (mm) | Debljina žice (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
32/1/1
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1 Lo=2 n=3,5 |
0,4 | 1,7 | 4,08 | 3,5 | 1,2 | 0,7 | ƒelik za opruge 1.4310 | 0,01 | ne | 1,3 | 1,6 | 1 | da | 0,8 | 2 | 0,2 |
Više informacija nakon prijave
|
|
32/1/2
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1 Lo=2,7 n=5,5 |
0,7 | 1,7 | 2,6 | 5,5 | 1,2 | 0,7 | ƒelik za opruge 1.4310 | 0,01 | ne | 1,3 | 2 | 1 | da | 0,8 | 2,7 | 0,2 |
Više informacija nakon prijave
|
|
32/1/3
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1 Lo=3,9 n=8,5 |
1,2 | 2 | 1,68 | 8,5 | 1,2 | 0,7 | ƒelik za opruge 1.4310 | 0,01 | ne | 1,3 | 2,7 | 1 | da | 0,8 | 3,9 | 0,2 |
Više informacija nakon prijave
|
|
32/1/4
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1 Lo=5,5 n=12,5 |
1,9 | 2,1 | 1,14 | 12,5 | 1,2 | 0,7 | ƒelik za opruge 1.4310 | 0,01 | ne | 1,3 | 3,6 | 1 | ne | 0,8 | 5,5 | 0,2 |
Više informacija nakon prijave
|
|
32/1/5
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1 Lo=7,8 n=18,5 |
2,8 | 2,2 | 0,77 | 18,5 | 1,2 | 0,7 | ƒelik za opruge 1.4310 | 0,02 | ne | 1,3 | 5 | 1 | ne | 0,8 | 7,8 | 0,2 |
Više informacija nakon prijave
|
|
32/2/1
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1,2 Lo=2,3 n=3,5 |
0,7 | 1,7 | 2,36 | 3,5 | 1,4 | 0,9 | ƒelik za opruge 1.4310 | 0,01 | ne | 1,5 | 1,6 | 1,2 | da | 1 | 2,3 | 0,2 |
Više informacija nakon prijave
|
|
32/2/2
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1,2 Lo=3,2 n=5,5 |
1,2 | 1,7 | 1,5 | 5,5 | 1,4 | 0,9 | ƒelik za opruge 1.4310 | 0,01 | ne | 1,5 | 2 | 1,2 | da | 1 | 3,2 | 0,2 |
Više informacija nakon prijave
|
|
32/2/3
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1,2 Lo=4,6 n=8,5 |
1,9 | 1,8 | 0,97 | 8,5 | 1,4 | 0,9 | ƒelik za opruge 1.4310 | 0,01 | ne | 1,5 | 2,7 | 1,2 | da | 1 | 4,6 | 0,2 |
Više informacija nakon prijave
|
|
32/2/4
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1,2 Lo=6,5 n=12,5 |
2,9 | 1,9 | 0,66 | 12,5 | 1,4 | 0,9 | ƒelik za opruge 1.4310 | 0,01 | ne | 1,5 | 3,6 | 1,2 | ne | 1 | 6,5 | 0,2 |
Više informacija nakon prijave
|
|
32/2/5
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1,2 Lo=9,3 n=18,5 |
4,3 | 1,9 | 0,45 | 18,5 | 1,4 | 0,9 | ƒelik za opruge 1.4310 | 0,02 | ne | 1,5 | 5 | 1,2 | ne | 1 | 9,3 | 0,2 |
Više informacija nakon prijave
|
|
32/3/1
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1,6 Lo=3 n=3,5 |
1,4 | 1,4 | 1 | 3,5 | 1,8 | 1,3 | ƒelik za opruge 1.4310 | 0,01 | ne | 2 | 1,6 | 1,6 | da | 1,4 | 3 | 0,2 |
Više informacija nakon prijave
|
|
32/3/2
Tlačna opruga nehrđajući čelik 1.4310 d=0,2 D=1,6 Lo=4,4 n=5,5 |
2,4 | 1,5 | 0,63 | 5,5 | 1,8 | 1,3 | ƒelik za opruge 1.4310 | 0,01 | ne | 2 | 2 | 1,6 | da | 1,4 | 4,4 | 0,2 |
Više informacija nakon prijave
|
