Tlačne opruge / Metarske tlačne opruge čelik 1.1200
Tlačne opruge
Dimenzije tlačnih opruga

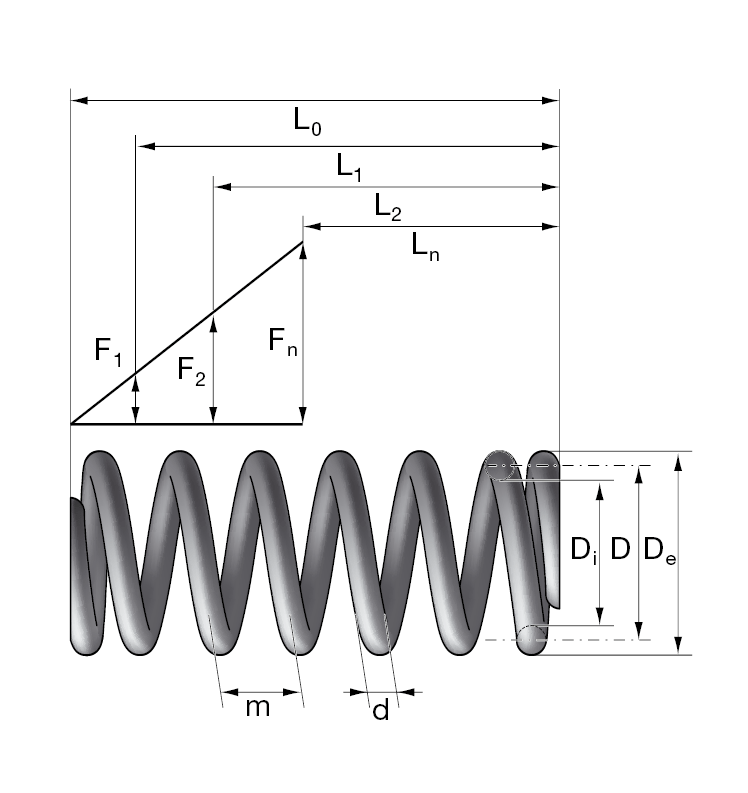

Sila i duljina tlačnih opruga
Opis
Tlačne opruge iz našeg kataloga su u skladu s DIN 2095 - kvaliteta klase 1 (precizno ) za hladno oblikovane tlačne opruge. Što se tiče oblika i dimenzija tretirane su po DIN 2098 za cilindrične opruge, s tim da smo naš izbor dopunili sa širokom paletom međuveličina. Opruge su navinute na desnu stranu. Od patentiranog su čelika i tamno-sivo do crno bondenzirane. Razmak navoja duž osovine opruge je konstantna, lijevi i desni navoj je prislonjen i brušen.
Metarske tlačne opruge prikladne su za privremena tehnička rješenja te kao zaštita od pregibanja za crijeva i kabele.
Više informacija nakon prijave
Imate li pitanja? Stojimo Vam na raspolaganju!
Tabea Magenreuter
Asistentica prodaje | Pneumatika | Opruge i strojni dijelovi
Filter
Filter proizvoda
Unutarnji promjer
Korak/nagib
Vanjski promjer
Duljina neopterećene opruge
Debljina žice
Broj aktivnih zavoja opruge
Konstanta opruge
Promjer čahure trna
Maksimalno dopušteni hod opruge
Krajevi brušeni
otpornost na izvijanje/savijanje
Promjer vodećeg trna
Srednji promjer
najmanja dopuštena duljina opruge
max. sila opruge
| Broj artikla | Unutarnji promjer (mm) | Materijal | Korak/nagib (mm) | Vanjski promjer (mm) | Duljina neopterećene opruge (mm) | Debljina žice (mm) | Broj aktivnih zavoja opruge | Konstanta opruge (N/mm) | Promjer čahure trna (mm) | Maksimalno dopušteni hod opruge (mm) | Krajevi brušeni | otpornost na izvijanje/savijanje | Promjer vodećeg trna (mm) | Srednji promjer (mm) | najmanja dopuštena duljina opruge (mm) | max. sila opruge (N) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40/1
Metarska tlačna opruga čelik 1.1200 d=0,5 De=3 Lo=1000 m=0,96 |
2 | ¼elik za opruge 1.1200 | 0,96 | 3 | 1000 | 0,5 | – | – | – | – | – | – | – | – | – | – |
Više informacija nakon prijave
|
|
40/1/1
Tlačna opruga čelik 1.1200 d=0,5 D=2,5 Lo=4,4 n=3,5 |
2 | ¼elik za opruge 1.1200 | 0,07 | 3 | 4,4 | 0,5 | 3,5 | 11,66 | 3,2 | 1,3 | da | da | 1,9 | 2,5 | 3,1 | 15,6 |
Više informacija nakon prijave
|
|
40/1/2
Tlačna opruga čelik 1.1200 d=0,5 D=2,5 Lo=6,1 n=5,5 |
2 | ¼elik za opruge 1.1200 | 0,09 | 3 | 6,1 | 0,5 | 5,5 | 7,42 | 3,2 | 1,9 | da | da | 1,9 | 2,5 | 4,2 | 14,3 |
Više informacija nakon prijave
|
|
40/1/3
Tlačna opruga čelik 1.1200 d=0,5 D=2,5 Lo=8,7 n=8,5 |
2 | ¼elik za opruge 1.1200 | 0,13 | 3 | 8,7 | 0,5 | 8,5 | 4,8 | 3,2 | 2,9 | da | da | 1,9 | 2,5 | 5,8 | 13,7 |
Više informacija nakon prijave
|
|
40/1/4
Tlačna opruga čelik 1.1200 d=0,5 D=2,5 Lo=12 n=12,5 |
2 | ¼elik za opruge 1.1200 | 0,18 | 3 | 12 | 0,5 | 12,5 | 3,26 | 3,2 | 3,9 | da | da | 1,9 | 2,5 | 8,1 | 12,9 |
Više informacija nakon prijave
|
|
40/1/5
Tlačna opruga čelik 1.1200 d=0,5 D=2,5 Lo=17,5 n=18,5 |
2 | ¼elik za opruge 1.1200 | 0,25 | 3 | 17,5 | 0,5 | 18,5 | 2,21 | 3,2 | 6,1 | da | ne | 1,9 | 2,5 | 11,4 | 13,5 |
Više informacija nakon prijave
|
|
40/2
Metarska tlačna opruga čelik 1.1200 d=0,5 De=3,7 Lo=1000 m=1,33 |
2,7 | ¼elik za opruge 1.1200 | 1,33 | 3,7 | 1000 | 0,5 | – | – | – | – | – | – | – | – | – | – |
Više informacija nakon prijave
|
|
40/2/1
Tlačna opruga čelik 1.1200 d=0,5 D=3,2 Lo=5,5 n=3,5 |
2,7 | ¼elik za opruge 1.1200 | 0,09 | 3,7 | 5,5 | 0,5 | 3,5 | 5,56 | 3,9 | 2,4 | da | da | 2,6 | 3,2 | 3,1 | 13,6 |
Više informacija nakon prijave
|
|
40/2/2
Tlačna opruga čelik 1.1200 d=0,5 D=3,2 Lo=7,9 n=5,5 |
2,7 | ¼elik za opruge 1.1200 | 0,12 | 3,7 | 7,9 | 0,5 | 5,5 | 3,54 | 3,9 | 3,7 | da | da | 2,6 | 3,2 | 4,2 | 13,2 |
Više informacija nakon prijave
|
|
40/2/3
Tlačna opruga čelik 1.1200 d=0,5 D=3,2 Lo=11,5 n=8,5 |
2,7 | ¼elik za opruge 1.1200 | 0,16 | 3,7 | 11,5 | 0,5 | 8,5 | 2,29 | 3,9 | 5,7 | da | da | 2,6 | 3,2 | 5,8 | 13 |
Više informacija nakon prijave
|
|
40/2/4
Tlačna opruga čelik 1.1200 d=0,5 D=3,2 Lo=16 n=12,5 |
2,7 | ¼elik za opruge 1.1200 | 0,23 | 3,7 | 16 | 0,5 | 12,5 | 1,56 | 3,9 | 7,9 | da | da | 2,6 | 3,2 | 8,1 | 12,4 |
Više informacija nakon prijave
|
|
40/2/5
Tlačna opruga čelik 1.1200 d=0,5 D=3,2 Lo=23,5 n=18,5 |
2,7 | ¼elik za opruge 1.1200 | 0,32 | 3,7 | 23,5 | 0,5 | 18,5 | 1,05 | 3,9 | 12,1 | da | ne | 2,6 | 3,2 | 11,4 | 12,7 |
Više informacija nakon prijave
|
