Opis
Tlačna konusna opruga A12R75 izrađena je od opružne bronce CuSn6, oznake materijala 2.1020, u skladu s normom EN 1654 (DIN 17682). Zahvaljujući tome postiže vlačnu čvrstoću Rm od najmanje 950 N/mm². Otporna je na morsku vodu, nemagnetična je i ne stvara iskre. Ta svojstva razlikuju CuSn6 od klasičnog opružnog čelika 1.1200, koji doduše pruža veću čvrstoću, ali ne i usporedivu električnu vodljivost.
Opruga vrlo dobro provodi električnu struju. Stoga je prikladna kao kontaktna opruga u pretincima za cilindrične baterijske ćelije veličine Mono (D). Pritom je prijelazni otpor na kontaktu baterije manji nego kod izvedbe od opružnog čelika.
Opruga je konusnog oblika, s promjerom žice d od 1,20 mm. Manji vanjski promjer namotaja De1 iznosi 7,20 mm, a veći vanjski promjer namotaja De2 iznosi 27,50 mm. Manji unutarnji promjer namotaja Di1 iznosi 4,80 mm, dok slobodna duljina opruge L0 iznosi 35,00 mm. Maksimalna sila opruge Fn iznosi 25 N.
Značajke
- Materijal: CuSn6 (opružna bronca), oznaka materijala 2.1020
- Norma: EN 1654 (DIN 17682)
- Promjer žice (d): 1,20 mm
- Manji vanjski promjer namotaja (De1): 7,20 mm
- Manji unutarnji promjer namotaja (Di1): 4,80 mm
- Veći vanjski promjer namotaja (De2): 27,50 mm
- Slobodna duljina opruge (L0): 35,00 mm
- Maksimalna sila opruge (Fn): 25 N
- Vlačna čvrstoća Rm (min.): 950 N/mm²
- Oblik opruge: tlačna konusna opruga
- Kompatibilna veličina baterije: Mono (D)

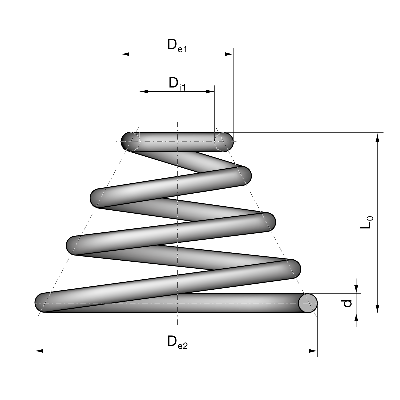

- d – promjer žice
- De1 – manji vanjski promjer namotaja
- Di1 – manji unutarnji promjer namotaja
- De2 – veći vanjski promjer namotaja
- L0 – slobodna duljina opruge
- Fn – sila opruge pri određenoj duljini opruge Ln (statičko opterećenje)
Namotaji opruge postupno se sužavaju od većeg vanjskog promjera De2 prema manjem vanjskom promjeru De1. Pri sabijanju se namotaji uvlače jedan u drugi. Na taj se način opruga može sabiti na manju visinu u potpuno sabijenom stanju nego cilindrična opruga s jednakim brojem namotaja.
Prednosti
- Visoka električna vodljivost zahvaljujući opružnoj bronci CuSn6, čime se postiže manji prijelazni otpor na kontaktu baterije u usporedbi s opružnim čelikom.
- Nemagnetična izvedba, prikladna za primjene s komponentama osjetljivima na magnetska polja.
- Ne stvara iskre, čime se smanjuje rizik od zapaljenja pri mehaničkom kontaktu.
- Otporna na morsku vodu i koroziju, čak i pri izlaganju vlazi u pretincu za baterije.
Područja primene
Opruge za baterijske kontakte za monoćelije (veličina D)
Kao kontaktna opruga u pretincu za baterije, tlačna konusna opruga ostvaruje električni kontakt s cilindričnom baterijskom ćelijom Mono (D). Pritom osigurava potrebnu električnu vodljivost.
Uređaji s velikom kontaktnom strujom
Opruga provodi kontaktnu struju uz manji prijelazni otpor u usporedbi s izvedbom od opružnog čelika.
Primjene koje zahtijevaju nemagnetičnost
Opruga je nemagnetična i ne stvara iskre. Stoga je prikladna za baterijske uređaje s komponentama osjetljivima na magnetska polja, primjerice mjerne uređaje s magnetskim senzorima.
Vlažna ili korozivna okruženja
Opruga je otporna na morsku vodu. Ne korodira ni pri izlaganju vlazi u pretincu za baterije.
Do's and Dont's
Preporučuje se:
- Prije ugradnje očistiti kontaktne površine i održavati ih suhima.
- Oprugu skladištiti na suhom mjestu kako bi se spriječila oksidacija brončane površine.
Ne preporučuje se:
- Ne opterećivati oprugu iznad maksimalne sile opruge Fn od 25 N.
- Ako je nemagnetičnost zahtjev primjene, ne zamjenjivati samoinicijativno oprugu drugom izvedbom od različitog materijala. HENNLICH pruža stručnu podršku pri odabiru odgovarajuće izvedbe.
Montaža
- Provjerite jesu li kontaktne površine u pretincu za baterije i na kontaktnom polu čiste te ima li na njima oksidacije ili oštećenja.
- Umetnite oprugu ravno u ležište pretinca za baterije, bez naginjanja ili zaglavljivanja.
- Postavite oprugu na sredinu kontaktnog pola kako biste osigurali ravnomjeran kontaktni pritisak.
- Nakon ugradnje provjerite kontaktnu silu laganim pritiskom. Maksimalna sila opruge Fn iznosi 25 N.
Često postavljana pitanja
Zašto su opruge za pretince za baterije izrađene od opružne bronce, a ne od opružnog čelika?
Opružna bronca CuSn6 (oznaka materijala 2.1020) znatno bolje provodi električnu struju od opružnog čelika 1.1200 te tako smanjuje prijelazni otpor na kontaktu baterije. Osim toga, nemagnetična je i ne stvara iskre. Opružni čelik ima veću čvrstoću, ali ne pruža usporedivu električnu vodljivost.
Je li opruga izrađena od materijala 2.1020 magnetična?
Ne, opružna bronca CuSn6 je nemagnetična. Zbog toga je tlačna konusna opruga A12R75 prikladna za pretince za baterije u uređajima čije su komponente osjetljive na magnetska polja, primjerice u mjernim uređajima s magnetskim senzorima.
Za koju je veličinu baterija namijenjena tlačna konusna opruga A12R75?
Tlačna konusna opruga A12R75, s vanjskim promjerom većeg krajnjeg navoja De2 od 27,50 mm i slobodnom duljinom L0 od 35,00 mm, namijenjena je pretincima za cilindrične baterijske ćelije veličine Mono (D). Njezina maksimalna sila opruge Fn iznosi 25 N.
Kako funkcionira konusni oblik tlačne konusne opruge?
Kod tlačne konusne opruge promjer namotaja smanjuje se od većeg vanjskog promjera De2 (u ovom slučaju 27,50 mm) prema manjem vanjskom promjeru De1 (7,20 mm). Pri sabijanju se namotaji uvlače jedan u drugi. Na taj se način opruga može sabiti na manju visinu u potpuno sabijenom stanju nego cilindrična opruga s jednakim brojem namotaja.
