Opis
Brtveni prsten klipnjače PS1 je asimetrični brtveni element za pneumatske cilindre. Profil na dinamičkoj strani ima posebno oblikovanu okruglu brtvenu usnu koja značajno smanjuje klizno trenje u odnosu na uobičajene brtvene prstene. Deblja statička brtvena usna na suprotnoj strani osigurava siguran položaj u dnu utora.
PS1 je izrađen od poliuretana 90 Shore A (siva boja) i predviđen za temperature od -30 °C do +90 °C te radne tlakove do 20 bara pri brzinama klizanja manjim od 1 m/s. Kao mediji dopušteni su zrak (suh ili podmazan), mineralna ulja i masti.
Visoka fleksibilnost standardnog materijala znatno olakšava montažu u zatvorene utore. Čak i pri radu bez podmazivanja i nedovoljnom podmazivanju sila trenja ostaje niska, čime se smanjuje potrošnja energije sustava. Na zahtjev je PS1 dostupan i od poliuretana 85 Shore A (ljubičasta boja) ili NBR gume (crna boja, oznaka PS1-N).
Brtveni prsten klipnjače pokriva raspon promjera klipnjače d1 od 3 do 100 mm. Preporučene ugradbene tolerancije: klipnjača d1 prema f9, vanjski promjer utora D1 prema H10.
Značajke
- Tip proizvoda: Stangenični prsten (pneumatska brtva klipnjače)
- Profil: Asimetričan, okrugla brtvena usna na dinamičkoj strani
- Standardni materijal: Poliuretan (AU), 90 Shore A, siva boja
- Opcionalni materijali: Poliuretan 85 Shore A (ljubičasta boja); NBR guma crna (oznaka PS1-N)
- Temperaturno područje: -30 °C do +90 °C
- Radni tlak (dinamički): < 20 bara
- Brzina klizanja: < 1 m/s
- Medij: Zrak (suh ili podmazan), mineralna ulja ili masti
- Područje promjera: d1 3 do 100 mm

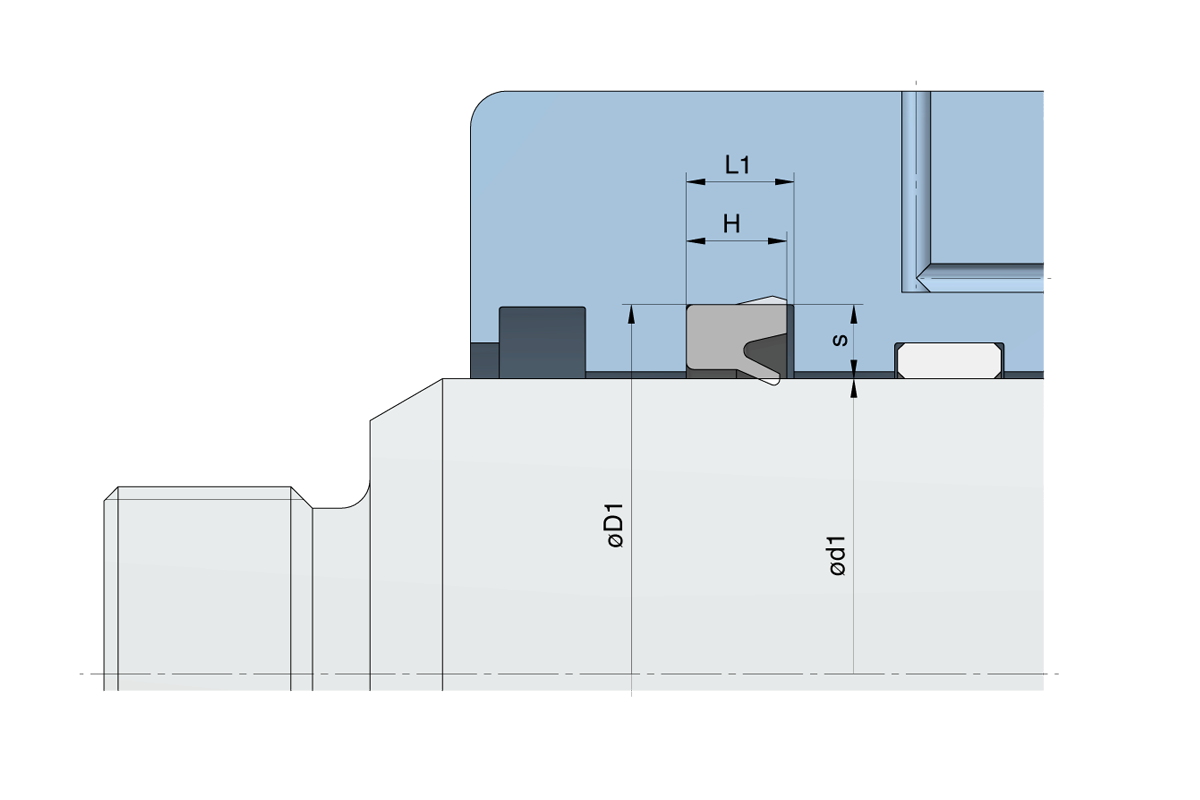

- Ugradbene tolerancije: d1 prema f9 (klipnjača), D1 prema H10 (utor)
- d1: unutarnji promjer (promjer klipnjače), tolerancija f9
- D1: vanjski promjer utora, tolerancija H10
- L1: širina utora (+0,2 mm), odgovara dubini ugradnje
- H: dubina utora
- S: debljina materijala
Prednosti
- Okrugla brtvena usna na dinamičkoj strani smanjuje klizno trenje u odnosu na uobičajene brtvene prstene, čime se smanjuje potrošnja energije pneumatskog cilindra.
- Prikladno za rad bez podmazivanja i nedovoljno podmazivanje: sila trenja ostaje niska čak i bez dovoljne količine maziva.
- Asimetrični profil s debljom statičkom brtvenom usnom osigurava pouzdan položaj u dnu utora i sprječava zakretanje tijekom ugradnje.
- Visoka fleksibilnost standardnog poliuretanskog materijala olakšava montažu u zatvorene utore bez dodatnih alata.
- Širok program materijala: standardno PU 90 Shore A, na zahtjev PU 85 Shore A (mekši, za primjene osjetljive na trenje) ili NBR guma za posebne zahtjeve medija.
- Vrijeme skladištenja za poliuretanske brtvene elemente (AU) iznosi do 5 godina prema DIN 7716, uz pravilne uvjete skladištenja.
Područja primene
Standardni pneumatski cilindri PS1 brtvi klipnjače u jednostruko i dvostruko djelujućim pneumatskim cilindrima, gdje su nisko trenje klizanja i pouzdanost potrebni čak i pri povremenom podmazivanju. Kompaktni i kratkohodni cilindri Zahvaljujući širokom rasponu dimenzija (d1 3–100 mm) i jednostavnoj ugradnji u zatvorene utore, PS1 je prikladan za male cilindre u rukovanjskim uređajima i hvataljnim sustavima. Strojevi s nedostatnim podmazivanjem ili suhim radom U postrojenjima gdje redovito naknadno podmazivanje nije praktično (npr. tekstilni ili strojevi za obradu drva), okrugla brtvena usna održava stabilnu silu trenja i štiti klipnjaču. Pneumatske upravljačke ventile PS1 se koristi u upravljačkim i razvodnim ventilima za komprimirani zrak, gdje su potrebne niske sile odvajanja i precizni hodovi preklapanja. Pneumatske podizne naprave i stezni cilindri U konstrukciji naprava i proizvodnoj automatizaciji PS1 osigurava brtvljenje klipnjače pri promjenjivim radnim tlakovima do 20 bara. Prehrambene i pakirne strojeve (NBR izvedba) Na zahtjev se isporučuje PS1-N u NBR gumi kada specifični medijski zahtjevi isključuju uporabu poliuretana. Opći strojarski sustavi s mineralnim uljima ili mastima U primjenama gdje pneumatski cilindri dolaze u kontakt s mineralnim uljima ili mastima (npr. uljno podmazani pneumatski sustavi), PS1 se može koristiti bez ograničenja.
Do's and Dont's
Do's:
- Brtveni prsten klipnjače PS1 prije montaže provjeriti na oštećenja, sitne pukotine i otvrdnuća.
- Klipnjaču i utor podmazati kompatibilnom mašću (npr. HZ103) kako bi se zaštitila faza uhodavanja.
- Ugradbeni prostor održavati bez srhova i s zaobljenim rubovima — sve rubove provjeriti prije montaže.
- Skladištiti na hladnom mjestu (maks. +25 °C), suhom, tamnom i u originalnom pakiranju; primjenjivati FIFO princip.
- Smrznute brtvene elemente prije montaže zagrijati na približno +20 °C.
- Pridržavati se ugradbenih tolerancija d1 f9 (klipnjača) i D1 H10 (utor).
Don'ts:
- Ne ugrađivati obrnuto: okrugla brtvena usna mora biti okrenuta prema strani tlaka.
- Ne koristiti agresivna sredstva za čišćenje ni organska otapala (trikloretilen, petrolej).
- Ne povlačiti brtvu preko oštrih navoja ili rubova — prema potrebi koristiti plastičnu montažnu čahuru.
- Ne skladištiti u izravnom kontaktu s uljima, mastima, otapalima, PVC-om ili drugim vrstama gume izvan originalnog pakiranja.
- Ne koristiti izvan dopuštenih granica: maks. radni tlak 20 bara, maks. brzina klizanja 1 m/s, maks. radna temperatura +90 °C.
- Brtvene elemente od poliuretana (AU) ne skladištiti dulje od 5 godina (prema DIN 7716).
Montaža
- Ugradbeni prostor, utor i klipnjaču prije montaže očistiti od prljavštine, metalne prašine i strugotina. Svi rubovi moraju biti bez srhova i dobro zaobljeni.
- Provjeriti ugradbeni prostor na ogrebotine i oštećenja. Površine s brazdama ili oštrim rubovima mogu uništiti brtvu klipnjače.
- Klipnjaču i klizne površine podmazati čistom, neagresivnom mašću (preporuka: univerzalna brtvena mast HZ103, kataloški broj HZ201170).
- Brtveni prsten klipnjače PS1 ugraditi u pravilnom smjeru: okrugla brtvena usna mora biti okrenuta prema strani tlaka (prema mediju). Ugradnja s uvrtanjem ili pogrešnom stranom smanjuje učinkovitost brtvljenja.
- Obratiti pažnju na ulazna zakošenja utora (kut 20°–30°): za d1 < 25 mm = zakošenje 2,5 mm za 25–60 mm = 3 mm za 61–100 mm = 4 mm Pridržavati se radijusa dna utora R = 0,2 mm.
- Nakon montaže cilindar pažljivo odzračiti kako bi se izbjegla oštećenja brtve i vodilica uzrokovana zrakom.
Često postavljana pitanja
Koje temperature podnosi brtveni prsten klipnjače PS1 u trajnom radu?
PS1 od poliuretana 90 Shore A predviđen je za trajni rad od -30 °C do +90 °C. Ispod -30 °C materijal gubi elastičnost i smanjuje se učinkovitost brtvljenja. Trajne temperature iznad +90 °C ubrzavaju razgradnju materijala i skraćuju vijek trajanja.
Mogu li PS1 koristiti i pri radu bez podmazivanja?
Da. Okrugla brtvena usna PS1 posebno je razvijena za primjene s nedovoljnim podmazivanjem i rad bez podmazivanja. Sila trenja ostaje niska čak i bez sloja maziva. Za zaštitu brtvenog elementa tijekom faze uhodavanja ipak se preporučuje lagano nanošenje kompatibilne masti (npr. HZ103).
Koja je razlika između PS1 u PU 90 Shore A i NBR izvedbe PS1-N?
Standardni materijal poliuretan 90 Shore A nudi veću otpornost na habanje, niže klizno trenje i bolju mehaničku opteretivost. NBR izvedba PS1-N prikladna je kod posebnih zahtjeva kompatibilnosti s medijima, primjerice kada agresivna sredstva za čišćenje ili određena ulja mogu oštetiti PU materijal. NBR alati za brizganje dostupni su na zahtjev u mnogim veličinama.
Koliko dugo se može skladištiti brtveni prsten klipnjače PS1?
Poliuretanski brtveni elementi (AU) imaju prema DIN 7716 početni rok skladištenja od 5 godina. Nakon toga potrebna je kontrola kvalitete prije mogućeg drugog razdoblja skladištenja do 2 godine. Skladištenje mora biti pri maksimalno +25 °C, u originalnom pakiranju zaštićenom od svjetla i bez kontakta s otapalima, uljima ili PVC-om.
Koje su ugradbene tolerancije propisane za utor PS1?
Klipnjača se izrađuje s tolerancijom f9 (d1), a vanjski promjer utora s tolerancijom H10 (D1). Širina utora L1 navedena je s tolerancijom +0,2 mm. Na utoru treba predvidjeti ulazna zakošenja pod kutom 20°–30°: za d1 < 25 mm: zakošenje 2,5 mm za 25–60 mm: 3 mm za 61–100 mm: 4 mm Radijus dna utora iznosi R = 0,2 mm.
Mogu li PS1 koristiti s komprimiranim zrakom i mineralnim uljima?
Da. Kao mediji dopušteni su zrak (suh ili podmazan) te mineralna ulja i masti. Dopušteni radni tlak iznosi maksimalno 20 bara pri brzini klizanja manjoj od 1 m/s.
