Pločasti izmjenjivač topline, lemljen

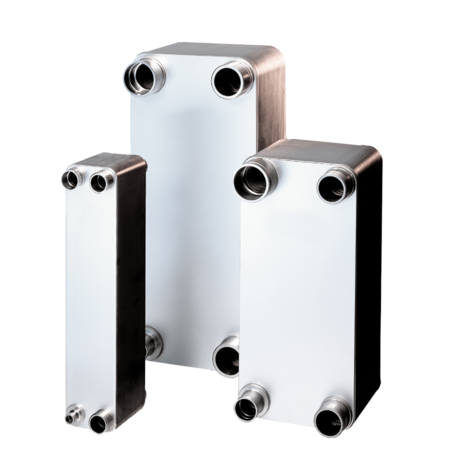

HCPW pločasti izmjenjivač topline - model
HCPW pločasti izmjenjivač topline - model

Opis

HCBP pločasti izmjenjivači topline / pločasti hladnjaci tvrtke HENNLICH - Cooling-Technologies izrađuju se kao standardni hladnjaci lemljeni bakrom. Kompaktni hladnjaci isporučuju se kako iz središnjeg tvorničkog skladišta tako i prema željama kupca.

Dostupni tipovi i tlačne klase navedeni su u odgovarajućim tehničkim listovima, odnosno pogledajte i naš upitnik-tehnički list za pločaste izmjenjivače topline.

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Stojimo Vam na raspolaganju!

Dijana Basta

Dijana Basta

Voditeljica odjela | Hidro tehnika | Mjerna tehnika | Grijanje i Hlađenje

+385 1 6460 652 +385 99 809 6073 dijana.basta@hennlich.hr
Filter
Filter proizvoda
Broj ploča
Veličina izmjenjivača topline
Priključak__2
Priključak__1
Broj artikla Broj ploča (Pc) Veličina izmjenjivača topline Vrsta pločastog izmjenjivača topline Priključak__2 Priključak__1
HCBP-10.30-01IG-00 Pločasti izmjenjivač
HCBP-10.30-01IG-00
 		30 B10 lemljeno bakrom 1" IG (2x) 1" IG (2x)
Više informacija nakon prijave
HCBP-10.50-01AG-00 Pločasti izmjenjivač
HCBP-10.50-01AG-00
 		50 B10 lemljeno bakrom 1" AG (2x) 1" AG (2x)
Više informacija nakon prijave
HCBP-16.100-114AG-00 Pločasti izmjenjivač - bakrom lemljeni
 		100 B16 lemljeno bakrom 1 1/4" AG (2x) 1 1/4" AG (2x)
Više informacija nakon prijave
HCBP-5.10-34AG-00 Pločasti izmjenjivač
HCBP-5.10-34AG-00
 		10 B5 lemljeno bakrom 3/4" AG (2x) 3/4" AG (2x)
Više informacija nakon prijave
HCBP-5.10-XXIG-00 Pločasti izmjenjivač
HCBP-5.10-XXIG-00
 		10 B5 lemljeno bakrom G 1/2" IG ISO228 (2x) G 3/4" IG ISO228 (2x)
Više informacija nakon prijave

Dokumenti

17_HCBP_Betriebsanleitung_102024-de-eng_A3.pdf 2.4 MB
17_Plattenwärmetauscher_Datenblatt_012018_de.pdf 649 KB
HCBP_en_2019.pdf 609 KB
Fragebogen_WT_de.pdf 2 MB
Kühler-Wärmetauscher-Folder-2023.pdf 5.9 MB

Prednosti

  • Učinkovit prijenos topline: kompaktna struktura ploča osigurava učinkovito hlađenje hidrauličkih ulja.
  • Kompaktna konstrukcija: izmjenjivač topline zahtijeva malo prostora i lako se integrira u hidraulične sustave.
  • Visoka otpornost na koroziju: nehrđajući čelik otporan je na koroziju, idealan za okruženja s agresivnim medijima.
  • Malo održavanja: lemljena konstrukcija bez brtvi smanjuje curenje i potrebu za održavanjem.
  • Kratki rokovi isporuke za standardne tipove

Područja primene

  • Industrijska hidraulična postrojenja: hladi hidraulična ulja u strojevima pomoću postojeće rashladne vode.
  • Offshore/pomorska industrija: osigurava hlađenje u hidrauličnim sustavima kod pomorskih primjena.

Montaža

Pločasti izmjenjivači topline tvrtke HCT mogu se montirati odgovarajućim HCBB pričvrsnim kompletom. HCBB pričvrsni nosači izrađeni su od C-čelika, pocinčani, i obično se isporučuju kao gornji i donji dio uključujući gumeni umetak i gumene odbojnike/prigušne elemente. Ovisno o veličini i primjeni HCBP pločastog izmjenjivača topline, treba montirati 2 pričvrsna nosača. Preporučujemo da se od veličine HCBP 15 i broja ploča većeg od 60 koriste dva pričvrsna nosača.
