Alatne opruge S plave - srednje opterećenje

Alatna opruga S plava
Alatna opruga S plava

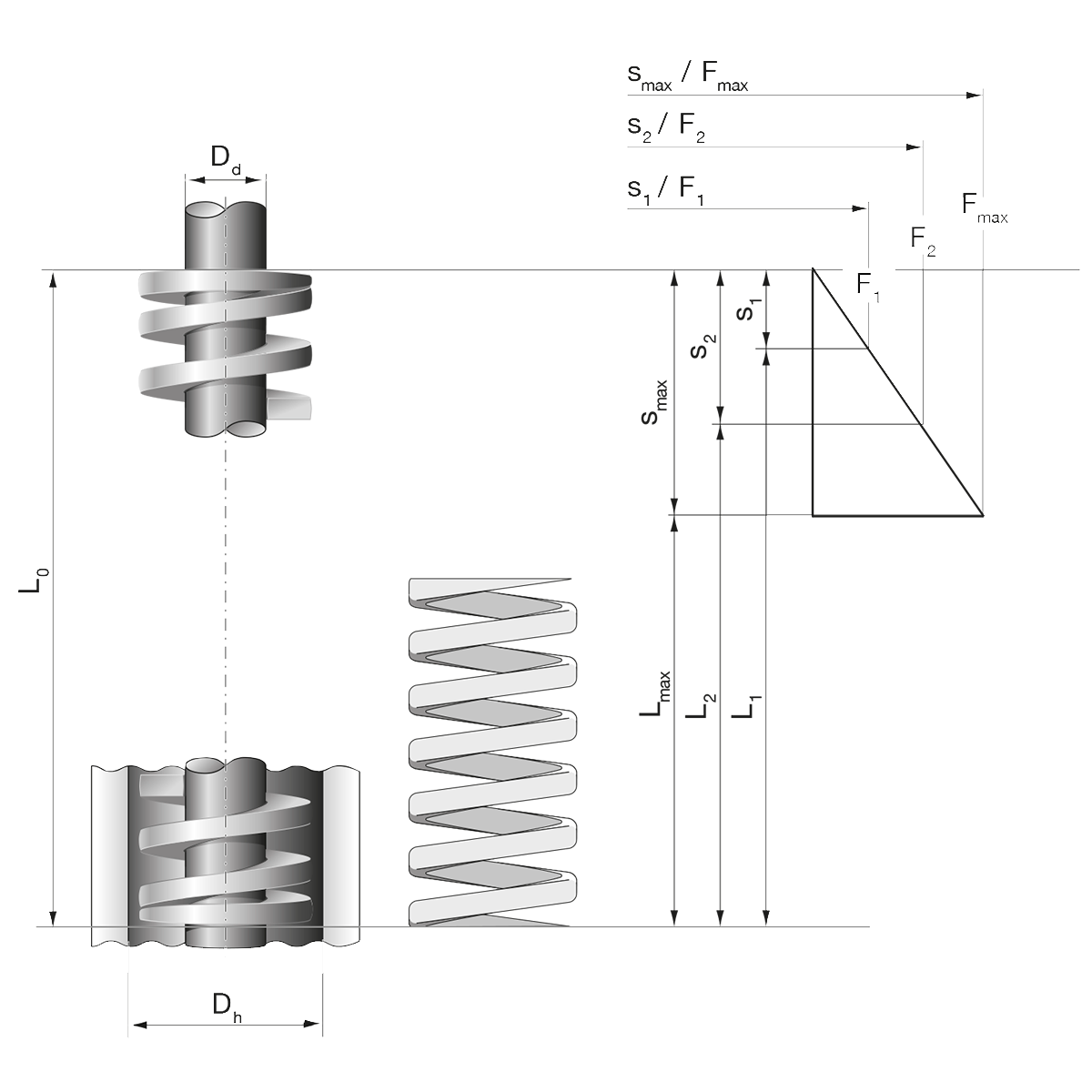

Dimenzije prešnih opruga
Dimenzije prešnih opruga
Alatna opruga S plava
Dimenzije prešnih opruga

Opis

Razvijene posebno za primjenu u alatničarstvu, prešne opruge dopunjuju naš asortiman tanjurastih opruga, osobito u pogledu sile. Poznate su pod raznim nazivima kao alatne opruge, opruge za štancanje ili sustavne opruge.

Prešne opruge dostupne su u različitim izvedbama, koje se u osnovi određuju prema ugradbenom prostoru i klasama opterećenja. Veličine izvedbe pokazuju konstantne vrijednosti u pogledu ugradbenog prostora i opružnih sila.

Pregled tehničkih informacija i dokumenata
...
Više informacija nakon prijave
Na prijavu

Imate li pitanja? Stojimo Vam na raspolaganju!

Tabea Magenreuter

Tabea Magenreuter

Asistentica prodaje | Pneumatika | Opruge i strojni dijelovi

+385 1 6460 335 +385 99 2008 721 tabea.magenreuter@hennlich.hr
Filter
Filter proizvoda
opruºna stopa
trn T
elastiƒnost opruge F1
tiuljak trna
smjer opruge s2
smjer opruge s max
nezategnuta duljina
smjer opruge s1
elastiƒnost opruge F2
max. elastiƒnost opruge
Broj artikla opruºna stopa (N/mm) trn T (mm) elastiƒnost opruge F1 (N) tiuljak trna (mm) smjer opruge s2 (mm) smjer opruge s max (mm) nezategnuta duljina (mm) tip/boja smjer opruge s1 (mm) elastiƒnost opruge F2 (N) max. elastiƒnost opruge (N)
S 10X25 Alatna opruga plava
Dh=10 Dd=5 Lo=25
 		16 5 104 10 7,7 9,5 25 plava boja 6,5 123,2 152
Više informacija nakon prijave
S 10X305 Alatna opruga plava
Dh=10 Dd=5 Lo=305
 		1,6 5 126,9 10 94,5 116 305 plava boja 79,3 151,2 185,6
Više informacija nakon prijave
S 10X32 Alatna opruga plava
Dh=10 Dd=5 Lo=32
 		13 5 107,9 10 9,9 12,2 32 plava boja 8,3 128,7 158,6
Više informacija nakon prijave
S 10X38 Alatna opruga plava
Dh=10 Dd=5 Lo=38
 		11,9 5 117,8 10 11,7 14,2 38 plava boja 9,9 139,2 171,4
Više informacija nakon prijave
S 10X44 Alatna opruga plava
Dh=10 Dd=5 Lo=44
 		10,3 5 118,5 10 13,6 16,7 44 plava boja 11,5 140,1 172
Više informacija nakon prijave
S 10X51 Alatna opruga plava
Dh=10 Dd=5 Lo=51
 		8,8 5 118,4 10 15,8 19,4 51 plava boja 13,3 140,6 172,7
Više informacija nakon prijave
S 10X64 Alatna opruga plava
Dh=10 Dd=5 Lo=64
 		7,5 5 124,5 10 19,8 24,3 64 plava boja 16,6 148,5 182,3
Više informacija nakon prijave
S 10X76 Alatna opruga plava
Dh=10 Dd=5 Lo=76
 		5,3 5 104,9 10 23,5 28,9 76 plava boja 19,8 124,6 153,2
Više informacija nakon prijave
S 13X25 Alatna opruga plava
Dh=12,5 Dd=6,3 Lo=25
 		30 6,3 195 12,5 7,7 9,5 25 plava boja 6,5 231 285
Više informacija nakon prijave
S 13X305 Alatna opruga plava
Dh=12,5 Dd=6,3 Lo=305
 		2,1 6,3 166,5 12,5 94,5 116 305 plava boja 79,3 198,5 243,6
Više informacija nakon prijave
S 13X32 Alatna opruga plava
Dh=12,5 Dd=6,3 Lo=32
 		24,8 6,3 205,8 12,5 909 12,2 32 plava boja 8,3 245,5 302,6
Više informacija nakon prijave
S 13X38 Alatna opruga plava
Dh=12,5 Dd=6,3 Lo=38
 		21,4 6,3 211,9 12,5 11,7 14,4 38 plava boja 9,9 250,4 308,2
Više informacija nakon prijave

Dokumenti

Technische Beschreibung Stempelfedern.pdf 98 KB
Maßblätter Stempelfedern Gesamt.pdf 136 KB

Prednosti

  • Pouzdan učinak pri srednjem opterećenju
  • Kodiranje bojom radi jednostavne identifikacije (plava = srednje)
  • Jednake ugradbene dimenzije za sve stupnjeve opterećenja
  • Izvrsna kvaliteta materijala i dug vijek trajanja
  • Zamjenjivost sa serijama H (žuta), SL (zelena), HL (crvena) i drugim serijama

Područja primene

Zahvaljujući iznimnoj svestranosti i uravnoteženim karakteristikama, plava alatna opruga nezaobilazna je u brojnim područjima industrije, gdje je na ograničenom prostoru potrebno srednje opterećenje i visoka pogonska sigurnost:

  • Izrada alata i kalupa
  • Preše i alati za prešanje
  • Automatske montažne i proizvodne linije
  • Sustavi za stezanje i pritezanje
  • Strojogradnja i opća industrijska primjena

S alatna opruga posebno je idealan izbor kada je radno opterećenje srednjeg intenziteta, ali je neophodna mehanička stabilnost opruge i dugoročno pouzdan rad.

Do's and Dont's

Tehnički parametri plavih alatnih opruga srednje klase opterećenja u potpunosti su usklađeni s normom ISO 10243, čime se osigurava potpuna zamjenjivost unutar industrije:

  • Broj norme: ISO 10243 (alatne opruge pravokutnog presjeka).
  • Skupina opterećenja: srednje opterećenje (skupina S - Medium Duty).
  • Identifikacija i zaštita: Trajni, elektrostatski nanesen plavi KTL zaštitni premaz, koji pruža izvrsnu zaštitu od korozije i otpornost na kemikalije prema industrijskim mazivima.
  • Osnovni materijal: visokokvalitetni silicij-krom (SiCr) legirani čelik.
  • Ugradbene dimenzije: Standardizirani vanjski promjer kućišta (DH) i unutarnji promjer trna (Dd).

Montaža

Učinkovito djelovanje plave alatne opruge temelji se na geometriji žice pravokutnog presjeka. Za razliku od klasičnih tlačnih opruga okruglog presjeka, ovaj spljošteni oblik omogućuje da opruga na znatno manjem ugradbenom prostoru razvije znatno veću opružnu silu, dok se istovremeno odupire torzijskom naprezanju.

Tijekom mehaničkog opterećenja opruga razvija otpor razmjerno nametnutom linearnom sabijanju (hodu opruge). Radi maksimalizacije vijeka trajanja opruge, tijekom rada je potrebno strogo se pridržavati sljedećih konstrukcijskih graničnih vrijednosti:

  • Preporučeni radni hod opruge (s1): najviše 25% slobodne duljine (L0). Ovaj raspon osigurava maksimalni vijek trajanja, koji može doseći i nekoliko milijuna radnih ciklusa.
  • Maksimalno dopušteni hod opruge (s2): najviše 37,5% slobodne duljine (L0). Ovo je krajnja mehanička granica, iznad koje vijek trajanja opruge drastično opada i može doći do loma materijala.
